JDN2-35型電壓互感器

產品概述:
概述
JDN2-35型電壓互感器適用于額定頻率為50Hz或60Hz、額定電壓為35kV的交流電力系統中,供電氣測量和繼電保護用。
產品執行標準為GB 1207《電壓互感器》。

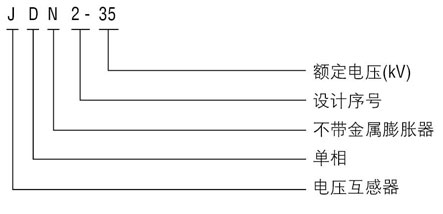

型號及其含義


正常使用條件
安裝場所: 戶外。
環境溫度: 最高40℃;最低 -25℃(-45℃);日平均不能超過30℃。
大氣條件: 大氣中無嚴重污穢。
技術參數

產品型號
額定電壓比
(kV)
額定輸出
(kV)
極限輸出
(VA)
額定絕緣水平
(kV)
0.5級
1級
3級
JDN2-35
35/0.1
150
250
500
1000
40.5/95/200
注:額定輸出及相應的準確級僅符合其中一項。

結構與特點
    本型電壓互感器由油箱、瓷套、器身、變壓器油四部分組成,系油箱式結構,鐵心用優質的條形硅鋼片疊成三柱殼式,在鐵心心拄上套上繞組構成器身,器身經真空干燥處理后固定于油箱中。一次繞組、二次繞組的出線端分別用高壓大瓷套和小瓷套從油箱蓋上引出。油箱下部裝有油閥和接地螺栓。產品上部裝有儲油柜,儲油柜內設有膠囊,使變壓器油與大氣有效隔離,能有效的減緩變壓器油的老化速度。

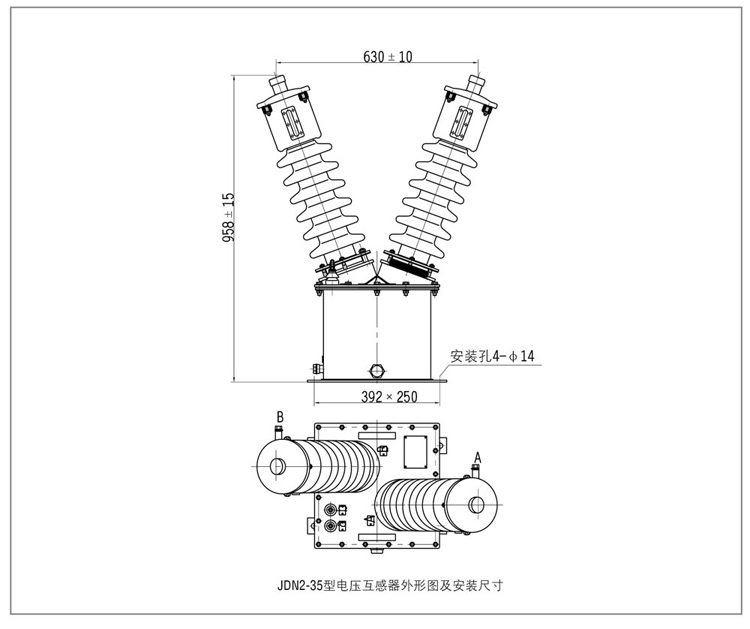

外形圖及安裝尺寸

訂貨須知
訂貨時請?zhí)峁┮韵聟?shù):
產品型號。
額定電壓比 kV。
準確級組合及額定輸出 VA。
環境海拔高度 m。
注:用戶如有特殊要求可與我公司協商確定。
