JDZ-3、6、10型電壓互感器

產品概述:
概述
JDZ-3、6、10型電壓互感器適用于額定頻率為50Hz或60Hz、額定電壓為3~10 kV的交流電力系統中,作電能計量、電壓監測和繼電保護用。
產品執行標準為GB 1207《電壓互感器》。

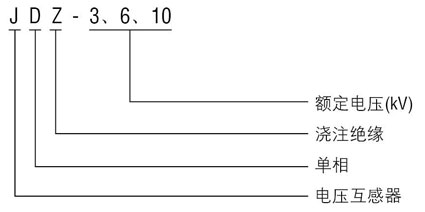

型號及其含義

正常使用條件
安裝場所: 戶內。
環境溫度: 最高氣溫40℃;最低氣溫-5℃;日平均氣溫不超過 30℃。
大氣條件: 大氣中無嚴重污穢。
技術參數
產品型號
額定電壓比
(kV)
準確級或準確級組合
額定輸出
(VA)
極限輸出
(VA)
額定絕緣水平
(kV)
JDZ-3
3/0.1
0.2
15
300
3.6/25/40
0.5
30
JDZ-6
6/0.1
0.2
20
400
7.2/32//60
0.5
50
JDZ-10
10/0.1
0.2
25
500
12/42/75
0.5
50
結構與特點
本系列電壓互感器為半封閉環氧澆注式,鐵心用優質的硅鋼片疊裝而成,澆注體中有圓筒式同心組合的一次、二次線圈。產品底部夾件上有接地螺栓及供安裝用的四個安裝孔。

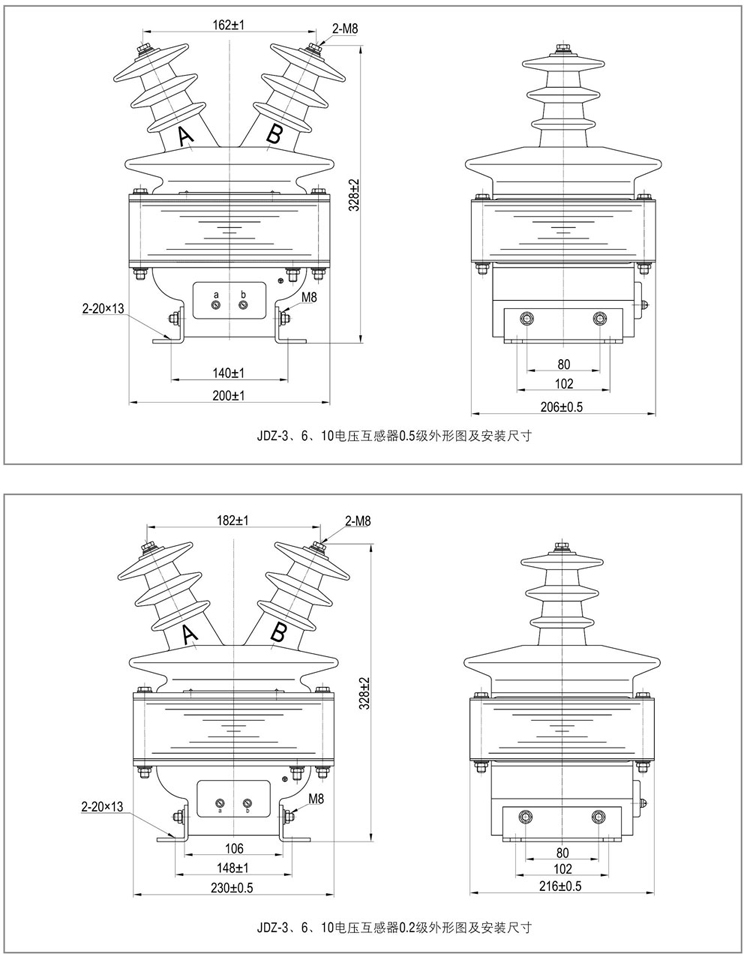

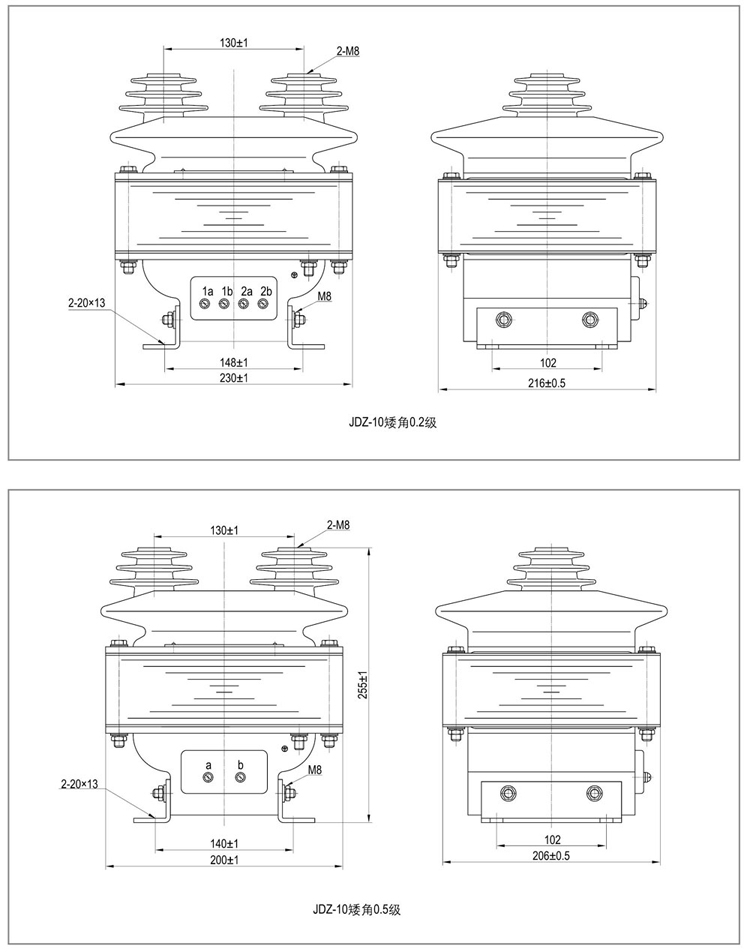

外形圖及安裝尺寸


訂貨須知
訂貨時請?zhí)峁┮韵聟?shù):
產品型號。
額定電壓比 kV。
準確級組合及額定輸出 VA。
環境海拔高度 m。
注:用戶如有特殊要求可與我公司協商確定。
