GW5-40.5高壓隔離開關

產品概述:

一、前言
    GW5系列隔離開關自1996年投產以來，以其結構簡單、性能良好、規格品種齊全，安裝方式靈活多樣而受到國內外用戶的歡迎。它廣泛地應用在我國35-110千伏的輸變電網路中。
    多年來我廠不斷對本產品進行了改進。產品質量不斷提高，規格品種增多，技術參數提高，全部滿足GB1985--80戶外隔離開關標準的要求。為了采用IEC標準，在征集用戶意見的基礎上，近年對GW5系列隔離開關進行了完善化設計。完善化的產品，電氣和機械性能均有較大提高。主要是：
    1、泄漏比：普通性達到1.7CM/KV,防污型達到2.5CM/KV。
    2、導電部分對地最小空氣距離：
       35kv為400mm,60kv為630mm、110kv為1000mm。
    3、動穩定電流：主閘刀達到100A；接地刀達到47KA。
       熱穩定電流：主閘刀達到4秒31.5KA，接地刀達到4秒20KA。
    4、增加傳動箱，使三極聯裝十分方便，分合閘操作更為靈活輕便，準確可靠。
    5、新設計的CS17G組合式手力機構，安裝靈活，防雨性能好，并有指示燈和電磁鎖。
    6、機械壽命在不調整條件下連續分、合操作達10000次。

二、用途、特點
    GW5系列隔離開關是由35KV、60KV和110KV三個電壓等級組成的系列產品。供高壓線路在無載情況下進行換接，以及對被檢修的高壓母線、斷路器等電氣設備與帶電的高壓線路進行電氣隔離之用，在主閘刀處于正常分閘位置時，可提供一個符合安全要求的可見的絕緣距離，也可以用于分、合很小的電容電流或電感電流。
    GW5系列隔離開關按照結構特點及使用場合分為如下幾種類型。

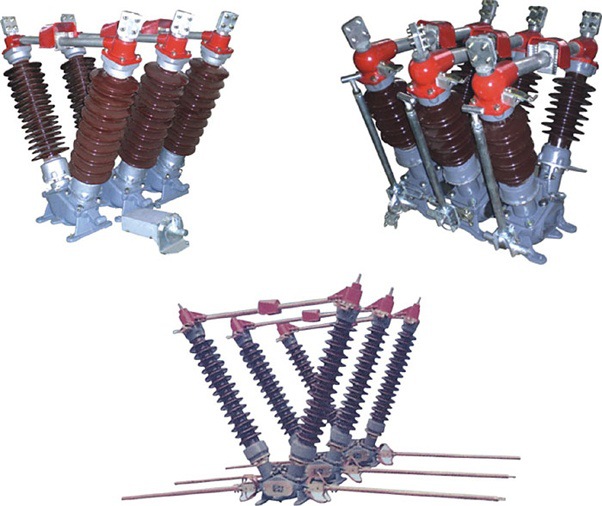

    GW5-35、60、110型戶外隔離開關是由三個獨立的單相隔離開關組成的三相高壓電器，又是派生其它特殊結構的基本單元，其外形圖見1（a），圖1（b）,以下簡稱為普通型隔離開關。
    GW5-35、60、110w(Dw)型戶外高壓隔離開關，是在普通型（接地型）隔離開關的基礎上將普通型棒式支柱絕緣子改成防污型棒式支柱絕緣子而成。適用于污穢地區。以下簡稱防污型隔離開關。
    GW5-35、60、110K型戶外隔離開關是在普通隔離開關上增設分閘彈簧、緩沖裝置等零件而成。通常與JW1型接地開關聯合使用，用以代替終端變壓器高壓側的斷路器。以下稱為快分型隔離開關。
    GW5-35、60、110Z型戶外隔離開關，是在普通隔離開關在空間不同方位上進行安裝布置而成。通常與JW1型接地開關聯合使用，用以代替變壓器高壓側的斷路器。以下稱為快分型隔離開關。特殊安裝型又可以分為倒裝、側裝、側裝、傾斜25°三種安裝方式。其中倒裝型隔離天關上所用棒式支柱絕緣子系特殊制造的倒傘式支柱絕緣子。
    Gw5系列戶外隔離開關規格全、種類多、性能可靠、結構簡單、安裝檢修容易，適用范圍廣，通用性系列性強。當采用特種安裝形式，時可使變電所布線更為靈活，并可大量減少占地面積，節省金屬構架，若配用硬母線，則布線更為整潔、清晰。

三、技術數據
1、本系列隔離開關符合GB1985-80“交流高壓隔離開關”標準的各項規定。
2、隔離開關主要技術參數見表一

表一
分類	型號		額定電壓（KV）	最高工作電壓（KV）	額定電流（A）	主閘刀		接地刀		接地種類	所配機構
						極限通過電注（千安峰值）	4秒熱穩定電流（千安有效值）	極限通過電注（千安峰值）	4秒熱穩定電流（千安有效值）		主閘刀	接地刀
普通型（防污型）	GW5-35D、60DW、110		35 60 110	40.5 69 126	630	72	16	47	20	不接地	GS17G見注1	GS17G見注1
					1000 1250 1600 2000	100	31.5			單接地
										雙接地
快分型（防污型）	GW5-35D、60K KW、110				630	72	16			不接地
					1000	100	31.5
					1250	100	31.5
特殊型（防污型）	GW5-35、60Z、110ZW	倒裝			630	72	16	47	20	不接地
		側裝			1000	100	31.5			單接地
		傾斜25			1250	100	31.5			雙接地

四、動作原理
（一）普通型、防污型、特殊安裝型隔離開關的分、合閘動作基本是相同的。三極聯動時，需將安裝完成的各獨立的隔離開關單極分別按圖18、圖19、圖20、圖21、圖22、圖23用拉桿連臂等零件連接起來。水平安裝時傳動箱的位置可以根據需要，置于任意兩極之間，也可置于三極的任意一端。主閘刀操動機構則置于其下。用11/4”水煤氣管與其連接。GW5-35、60、/600、1600配CS17機構時（即90°轉動），可將機構放在任意一極的下面用11/4”水煤氣管和萬向接頭等零件與隔離開關底座中的軸連接起來。特殊安裝須分別按圖21、圖22、圖23進行連接。
    當斷路器已經分閘，這時CS17G手力機構中信號已亮，需要對隔離開關的主閘刀進行分閘時，首先用電磁鑰開啟CS17G手力機構中的電磁鎖（圖13中的項4）其次把遮板（圖13中的項2）推開，再將拔桿（圖13中的項3）移至“E”形槽的中間位置（即操作檔）之后，方可反時針水平旋轉手柄180°，分閘終了，將拔桿移至“E”形槽的“鎖分”位置，進行合閘操作時，將拔桿移至操作位置后進行合閘操作，操作完了將拔桿移至“E”形槽的“鎖合”位置，并將遮板推合，取出電磁鑰，蓋上機構蓋板。
    為了確保安全，在分、合閘終了，還可以將手柄（圖13中的項1）擰下，另行保管，待下次操作時重新擰上。
    在機構主軸旋轉的同時，通過連接用的水煤氣管與傳動機構箱帶動的隔離開關中的一個支柱絕緣子轉動，此時通過裝在底座中的一對嚙合的傘齒轉動另一個支柱絕緣子從而保證了左右觸頭分、合閘動作的一致性。主閘刀的分，合閘轉角均為90°，其分、合狀態由傳動機構中拐臂的兩個死點限定。
    其中GW5-35、60/630、1000在配用90°轉動的CS17型手力機構情況下，當進行分、合閘操作時，首先把機構上手柄置于水平位置，再水平旋轉，其順時針方向為合閘，反時針方向為分閘。主閘刀的分、合位置由操動機構上相應的位置限定。操作完成后，將手柄豎起，用鎖環扣住。
    操動機構中的輔助開關與機構的主軸直接連動在一起，在分、合閘動作時將相應的觸點切斷或閉合，發出相應的分、合信號。
    接地閘刀的分合動作是通過11/4”水煤氣管連動三相同步動作的。接地刀與主閘刀的機械連鎖是通過機構上的連鎖板來實現的。
    當用CS17G手力操動機構進行操作時，其操作程序可參照主閘刀配用的CS17G的操作程序。
（二）快分型隔離開關的分、合閘動作與普通型相同，由于要求快分型隔離開關有較快的分閘速度和固有分閘時間（不大于0.5秒），所以在普通型的基礎上加裝了分閘彈簧裝置（見圖14），緩沖裝置（見圖15）。傳動機構為CS1-XG型手力操動機構。這樣，在隔離開關合閘過程中，一方面左、右觸頭同時閉合，一方面將分閘彈簧拉緊。在操動機構的作用下使彈簧處于儲能狀態。當操動機構中的電磁鐵接到分閘信號而動作時，機構部分釋放分閘彈簧。隔離開關支柱絕緣子在彈簧的拉力作用下迅速轉動，實現了隔離開關的快速自動分閘。在緩沖器的作用下觸頭平穩地停止在分閘位置。
