ZN23-40.5系列戶內高壓真空斷路器
產品概述:
產品概述

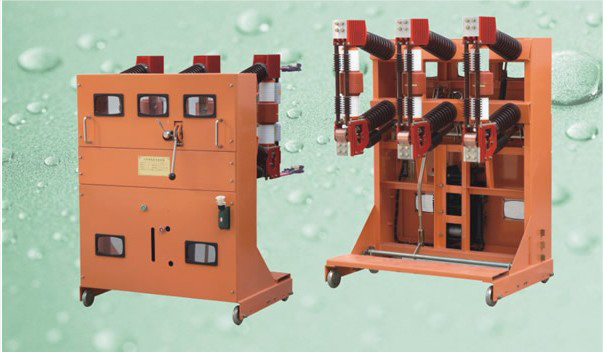

ZN23-40.5系列戶內高壓真空斷路器是三相交流50Hz,額定電壓為40.5kV的戶內裝置,配有CT19彈簧操動機構。產品分為固定式和手車式兩種。固定式是配置XGN17-40.5箱式固定式高壓開關柜中使用;手車式配置在JYN1-40.5手車上在JYN-40.5移開式金屬封閉開關柜或GBC高壓開關柜中使用,也可配置在 KYN10-40.5手車上在KYN10-40.5組裝式金屬封閉開關柜中使用。
本系列產品技術參數高、開斷能力強、動作可靠、性能穩定、壽命長、維護簡便,且無爆炸危險及污染,供工礦企業,發電廠及變電站控制之用,并適用于頻繁操作的場所,也可用于切合電容器組等特殊場合。
使用環境
1、周圍空氣溫度:上限+40℃,下限-10℃,高寒地區-25℃;
2、海拔:1000m;
3、相對濕度:日平均值不大于95%;月平均不大于90%;(+25℃);飽和蒸汽壓:日平均不大于2.2×10-3MPa,月平均不大于1.8×10-3MPa
4、振福:地震烈度不超過8度;
5、不適用于易燃、爆炸危險、化學腐蝕及劇烈震動的場所。
技術參數
序號 | 項目 | 單位 | 參數 |
1 | 額定電壓 | kV | 40.5 |
2 | 額定電流 | A | 1250 1600 2000 |
3 | 額定短路開斷電流 | kA | 25 31.5 |
4 | 動穩定電流(峰值) | kA | 63 80 |
5 | 4s熱穩定電流 | kA | 25 31.5 |
6 | 額定短路關合電流(峰值) | kA | 63 80 |
7 | 額定短路電流開斷次數 | 次 | 20 |
8 | 額定操作順序 | 分-0.3s-合分-180s-合分 | |
9 | 額定操頻率 | Hz | 50 |
10 | 額定雷電沖擊耐受電壓(全波) | kV | 185 |
11 | 1min 工頻耐受電壓 | kV | 95 |
12 | 合閘時間 | ms | ≤75 |
13 | 分閘時間 | ms | ≤60 |
14 | 機械壽命 | 次 | 10000 |
15 | 額定工作電壓 | V | AC DC110 AC DC 220 |
主要機械調整參數
序號 | 項目 | 單位 | 參數 |
1 | 觸頭開距 | mm | 25±3 |
2 | 接觸行程 | mm | 8±2 |
3 | 平均合閘速度 | m/s | 0.6~0.9 |
4 | 平均分閘速度 | kA | 1.8~2.2 |
5 | 三相分合不同期性 | ms | ≤2 |
6 | 觸頭合閘彈跳時間 | ms | ≤3 |
7 | 油緩沖器緩沖行程 | mm | 15±1 |
8 | 觸頭允許磨損累計厚度 | mm | 3 |
9 | 各相回路電阻 | μΩ | ≤50 |

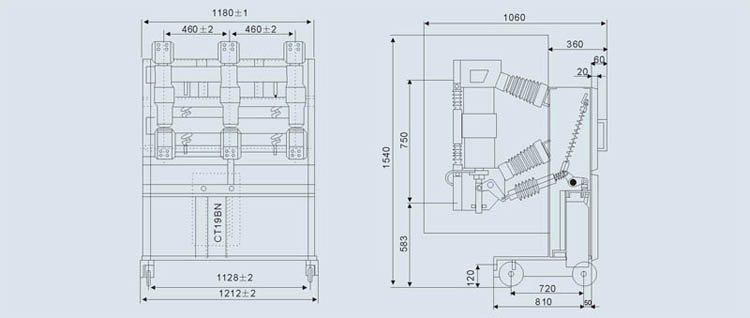

外形及安裝尺寸圖
